Aactiviti7 从入门到放弃

4.3 SpringBoot2与Activiti7整合

4.3.1 创建项目

命名:springboot-activiti7

4.3.2 Maven依赖

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>

    <groupId>com.edcode.activiti</groupId>
    <artifactId>springboot-activiti7</artifactId>
    <version>1.0-SNAPSHOT</version>

    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>2.2.6.RELEASE</version>
        <relativePath/> <!-- lookup parent from repository -->
    </parent>

    <properties>
        <maven.compiler.source>8</maven.compiler.source>
        <maven.compiler.target>8</maven.compiler.target>
        <java.version>1.8</java.version>
    </properties>

    <dependencies>
        <!-- https://github.com/Activiti/Activiti -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-spring-boot-starter</artifactId>
            <version>7.1.0.M4</version>
        </dependency>
        <dependency>
            <groupId>org.activiti.dependencies</groupId>
            <artifactId>activiti-dependencies</artifactId>
            <version>7.1.0.M4</version>
            <type>pom</type>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-jdbc</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
        <dependency>
            <groupId>org.mybatis.spring.boot</groupId>
            <artifactId>mybatis-spring-boot-starter</artifactId>
            <version>2.2.0</version>
        </dependency>

        <dependency>
            <groupId>mysql</groupId>
            <artifactId>mysql-connector-java</artifactId>
            <scope>runtime</scope>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
            <exclusions>
                <exclusion>
                    <groupId>org.junit.vintage</groupId>
                    <artifactId>junit-vintage-engine</artifactId>
                </exclusion>
            </exclusions>
        </dependency>
    </dependencies>

    <build>
        <plugins>
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
            </plugin>
            <plugin>
                <groupId>org.mybatis.generator</groupId>
                <artifactId>mybatis-generator-maven-plugin</artifactId>
                <version>1.3.2</version>
                <configuration>
                    <verbose>true</verbose>
                    <overwrite>true</overwrite>
                </configuration>
            </plugin>

            <plugin>
                <groupId>org.apache.maven.plugins</groupId>
                <artifactId>maven-surefire-plugin</artifactId>
                <version>2.22.1</version>
                <configuration>
                    <skipTests>true</skipTests>
                </configuration>
            </plugin>

        </plugins>
    </build>

</project>

4.3.3 application.yml

server:
  port: 8080
  servlet:
    context-path: /
spring:
  datasource:
    # 数据源
    url: jdbc:mysql://${MYSQL_HOST:127.0.0.1}:${MYSQL_PORT:3306}/${MYSQL_DATABASE:activity}?autoReconnect=true&useUnicode=true&characterEncoding=utf8&useSSL=false
    username: ${MYSQL_USERNAME:root}
    password: ${MYSQL_PASSWORD:123456}
    type: com.zaxxer.hikari.HikariDataSource
    driver-class-name: com.mysql.cj.jdbc.Driver
    # 连接池
    hikari:
      maximum-pool-size: 8
      minimum-idle: 4
      idle-timeout: 30000
      connection-timeout: 30000
      max-lifetime: 45000
      auto-commit: true
      pool-name: ScaCommerceHikariCP
  redis:
    database: 0
    host: ${REDIS_HOST:localhost}
    port: ${REDIS_PORT:6379}
    timeout: 5000
  # 日志的相关配置
  activiti:
    history-level: full
    db-history-used: true
    # 自动部署验证设置:true-开启(默认)、false-关闭
    check-process-definitions: false

4.3.4 启动项目

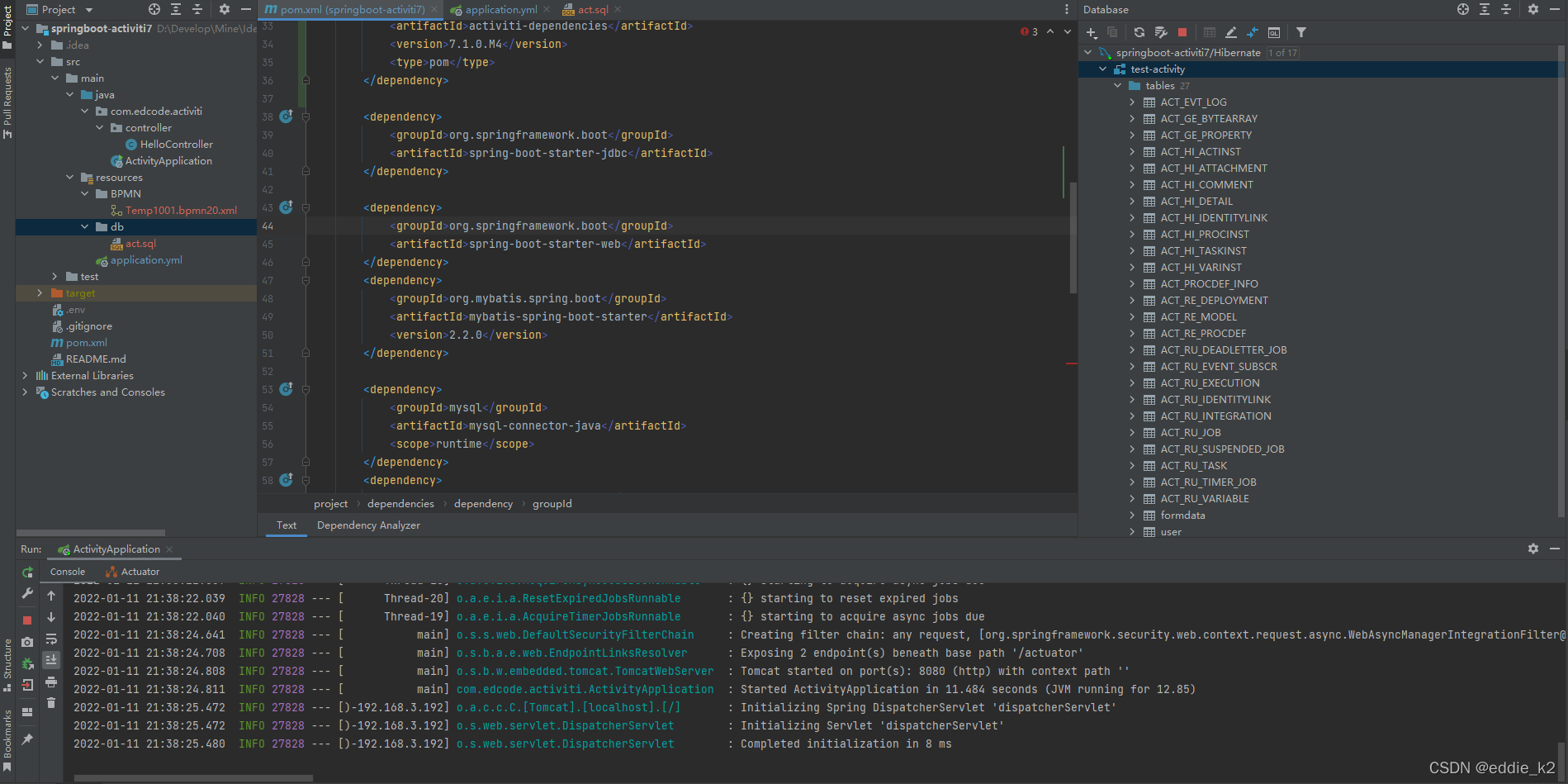

如图,自动创建数据库表
在这里插入图片描述

4.3.4 手动添加两张数据表,是M4版本缺陷

-- auto-generated definition
-- create schema `test-activity` collate utf8mb4_unicode_ci;

SET FOREIGN_KEY_CHECKS=0;

-- ----------------------------
-- 创建用户表
-- ----------------------------
DROP TABLE IF EXISTS `user`;
CREATE TABLE `user` (
                        `id` bigint(20) NOT NULL AUTO_INCREMENT,
                        `name` varchar(32) DEFAULT NULL COMMENT '姓名',
                        `address` varchar(64) DEFAULT NULL COMMENT '联系地址',
                        `username` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_bin DEFAULT NULL COMMENT '账号',
                        `password` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_bin DEFAULT NULL COMMENT '密码',
                        `roles` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_bin DEFAULT NULL COMMENT '角色',
                        PRIMARY KEY (`id`)
) ENGINE=InnoDB AUTO_INCREMENT=5 DEFAULT CHARSET=utf8;

-- ----------------------------
-- 填充用户表
-- ----------------------------
INSERT INTO `user` VALUES ('1', 'admincn', 'beijing', 'admin', '$2a$10$gw46pmsOVYO.smHYQ2jH.OoXoe.lGP8OStDkHNs/E74GqZDL5K7ki', 'ROLE_ACTIVITI_ADMIN');
INSERT INTO `user` VALUES ('2', 'bajiecn', 'shanghang', 'bajie', '$2a$10$gw46pmsOVYO.smHYQ2jH.OoXoe.lGP8OStDkHNs/E74GqZDL5K7ki', 'ROLE_ACTIVITI_USER,GROUP_activitiTeam,g_bajiewukong');
INSERT INTO `user` VALUES ('3', 'wukongcn', 'beijing', 'wukong', '$2a$10$gw46pmsOVYO.smHYQ2jH.OoXoe.lGP8OStDkHNs/E74GqZDL5K7ki', 'ROLE_ACTIVITI_USER,GROUP_activitiTeam');
INSERT INTO `user` VALUES ('4', 'salaboycn', 'beijing', 'salaboy', '$2a$10$gw46pmsOVYO.smHYQ2jH.OoXoe.lGP8OStDkHNs/E74GqZDL5K7ki', 'ROLE_ACTIVITI_USER,GROUP_activitiTeam');

-- ----------------------------
-- 修复Activiti7的M4版本缺失字段Bug
-- ----------------------------
alter table ACT_RE_DEPLOYMENT add column PROJECT_RELEASE_VERSION_ varchar(255) DEFAULT NULL;
alter table ACT_RE_DEPLOYMENT add column VERSION_ varchar(255) DEFAULT NULL;

-- ----------------------------
-- 动态表单数据存储
-- ----------------------------
DROP TABLE IF EXISTS `formdata`;
CREATE TABLE `formdata` (
                            `PROC_DEF_ID_` varchar(64) DEFAULT NULL,
                            `PROC_INST_ID_` varchar(64) CHARACTER SET utf8 COLLATE utf8_general_ci DEFAULT NULL,
                            `FORM_KEY_` varchar(255) DEFAULT NULL,
                            `Control_ID_` varchar(100) DEFAULT NULL,
                            `Control_VALUE_` varchar(2000) DEFAULT NULL
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

4.4 流程部署 - Deployment

4.4.1 涉及到的数据表

  • ACT_RE_DEPLOYMENT
  • ACT_RE_PROCDEF
  • ACT_GE_BYTEARRAY

4.4.2 通过bpmn部署流程

@Autowired
private RepositoryService repositoryService;

@Test
public void initDeploymentBPMN() {
    String filename = "BPMN/Part1_Deployment.bpmn20.xml";
//        String pngname="BPMN/Part1_Deployment.png";
    Deployment deployment = repositoryService.createDeployment()
            .addClasspathResource(filename)
//                .addClasspathResource(pngname)
            .name("流程部署测试BPMN_v2")
            .deploy();
    System.out.println(deployment.getName());
}

Part1_Deployment.png 生成,对着流程图右键:Save to PNG 即可

4.4.3 通过ZIP部署流程

@Autowired
private RepositoryService repositoryService;

@Test
public void initDeploymentZIP() {
    InputStream fileInputStream = this.getClass()
            .getClassLoader()
            .getResourceAsStream("BPMN/Part1_DeploymentV2.zip");
    assert fileInputStream != null;
    ZipInputStream zip = new ZipInputStream(fileInputStream);
    Deployment deployment = repositoryService.createDeployment()
            .addZipInputStream(zip)
            .name("流程部署测试zip")
            .deploy();
    System.out.println(deployment.getName());
}

对住需要压缩的文件 Part1_Deployment.bpmn20V2.xml、Part1_DeploymentV2.png 右键压缩成 zip 即可

4.4.4 查询流程部署

@Autowired
private RepositoryService repositoryService;

@Test
public void getDeployments() {
    repositoryService.createDeploymentQuery().list().forEach(deployment -> {
        System.out.println("Id:" + deployment.getId());
        System.out.println("Name:" + deployment.getName());
        System.out.println("DeploymentTime:" + deployment.getDeploymentTime());
        System.out.println("Key:" + deployment.getKey() + "\n\r");
    });
}

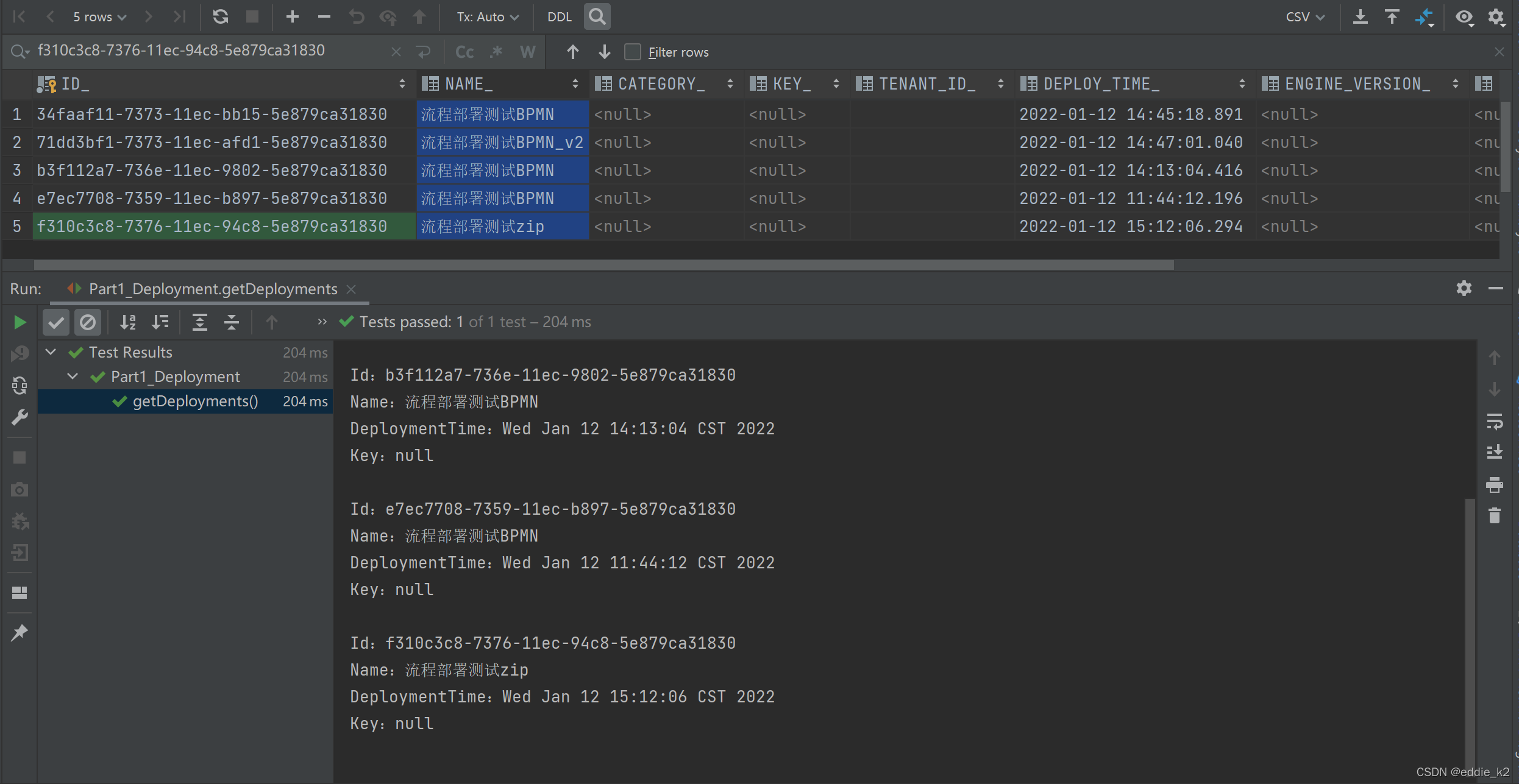

在这里插入图片描述

遍历 ACT_RE_DEPLOYMENT 表

4.5 流程定义 - ProcessDefinition

  • ProcessDefinition
    • 获取版本号、Key、资源名称、部署ID等

4.5.1 查询流程定义

@Autowired
private RepositoryService repositoryService;

@Test
public void getProcessDefinition() {
    repositoryService.createProcessDefinitionQuery().list().forEach(processDefinition -> {
        System.out.println("Name:" + processDefinition.getName());
        System.out.println("Key:" + processDefinition.getKey());
        System.out.println("ResourceName:" + processDefinition.getResourceName());
        System.out.println("DeploymentId:" + processDefinition.getDeploymentId());
        System.out.println("Version:" + processDefinition.getVersion() + "\n\r");
    });
}

4.5.2 删除流程定义

@Autowired
private RepositoryService repositoryService;

@Test
public void delProcessDefinition() {
    // 上面打印的 DeploymentId
    String pid = "e59fe37d-7388-11ec-92c7-5e879ca31830";
    // true 情况下,会删除所有的流程定义、历史等,如果是 false 是会保留历史,一般情况下是 false
    repositoryService.deleteDeployment(pid,true);
    System.out.println("删除流程定义成功");
}

这些表都会出现变化: ACT_RE_PROCDEF --> ACT_RE_DEPLOYMENT --> ACT_GE_BYTEARRAY

4.6 流程实例 - ProcessInstance

  • ProcessDefinition 与 ProcessInstance 是一对多的关系
  • 理解:行动计划与具体行动的关系

4.6.1 初始化流程实例

@Autowired
private RuntimeService runtimeService;

@Test
public void initProcessInstance() {
    //1、获取页面表单填报的内容,请假时间,请假事由,String fromData
    //2、fromData 写入业务表,返回业务表主键ID==businessKey
    //3、把业务数据与Activiti7流程数据关联
    ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("myProcess_Part1", "bKey001");
    //
    System.out.println("流程实例ID:" + processInstance.getProcessDefinitionId());
}

4.6.2 获取流程实例列表

@Autowired
private RuntimeService runtimeService;

@Test
public void getProcessInstances() {
    runtimeService.createProcessInstanceQuery().list().forEach(processInstance -> {
        System.out.println("--------流程实例------");
        System.out.println("ProcessInstanceId:" + processInstance.getProcessInstanceId());
        System.out.println("ProcessDefinitionId:" + processInstance.getProcessDefinitionId());
        System.out.println("isEnded" + processInstance.isEnded());
        System.out.println("isSuspended:" + processInstance.isSuspended());
    });
}

4.6.3 暂停与激活流程实例

@Autowired
private RuntimeService runtimeService;

@Test
public void activitieProcessInstance() {
//        runtimeService.suspendProcessInstanceById("df08e9f8-73b9-11ec-8e8a-5e879ca31830");
//        System.out.println("挂起流程实例");

    runtimeService.activateProcessInstanceById("df08e9f8-73b9-11ec-8e8a-5e879ca31830");
    System.out.println("激活流程实例");
}

先挂起,再激活

4.6.4 删除流程实例

@Autowired
private RuntimeService runtimeService;

@Test
public void delProcessInstance() {
    try {
        runtimeService.deleteProcessInstance("df08e9f8-73b9-11ec-8e8a-5e879ca31830", "删着玩");
        System.out.println("删除流程实例");
    } catch (Exception e) {
        System.out.println("因为挂起或者激活过,都会拋异常! 其实删除流程成功的!");
        getProcessInstances();
    }
}

因为挂起或者激活过,都会拋异常! 其实删除流程成功的!

4.7 任务处理 Task

4.7.1 任务类型

任务的图形化是以矩形为基础,在左侧添加具体的图标,用来描述一种特定任务类型。用户任务需要人来参与,需要人为出发。

4.7.2 用户任务属性面板(User Task)

  • Assignee:执行人/代理人
  • Due Date:任务到期时间
  • Candidate Users:候选人
  • Candidate Groups:候选组

候选相关的,在Activiti 7 之后弱化了。但是可以通过代码生成

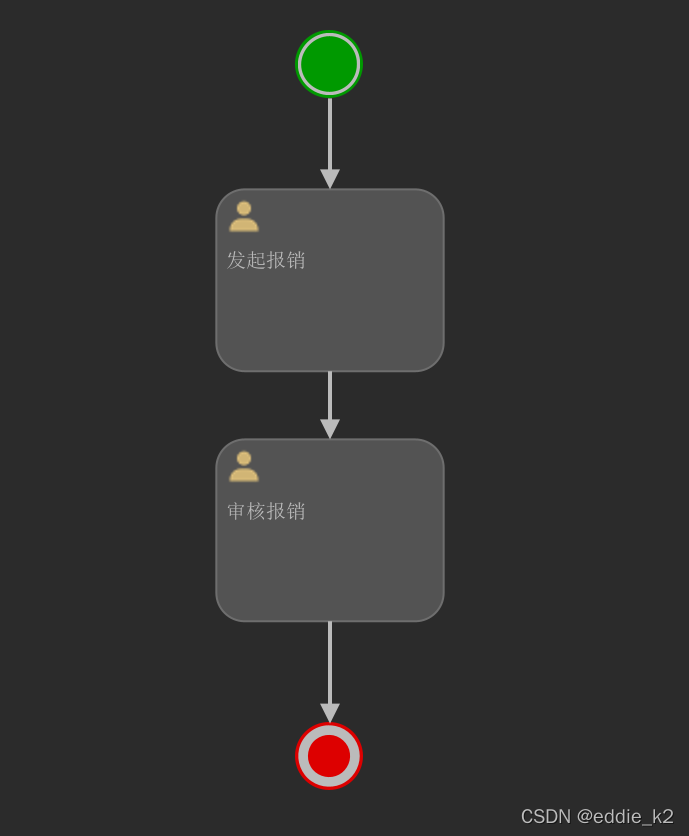

4.7.3 画简单的报销流程图

创建 Part4_Task.bpmn20.xml,右键 “View BPMN(Activiti)Dragram”

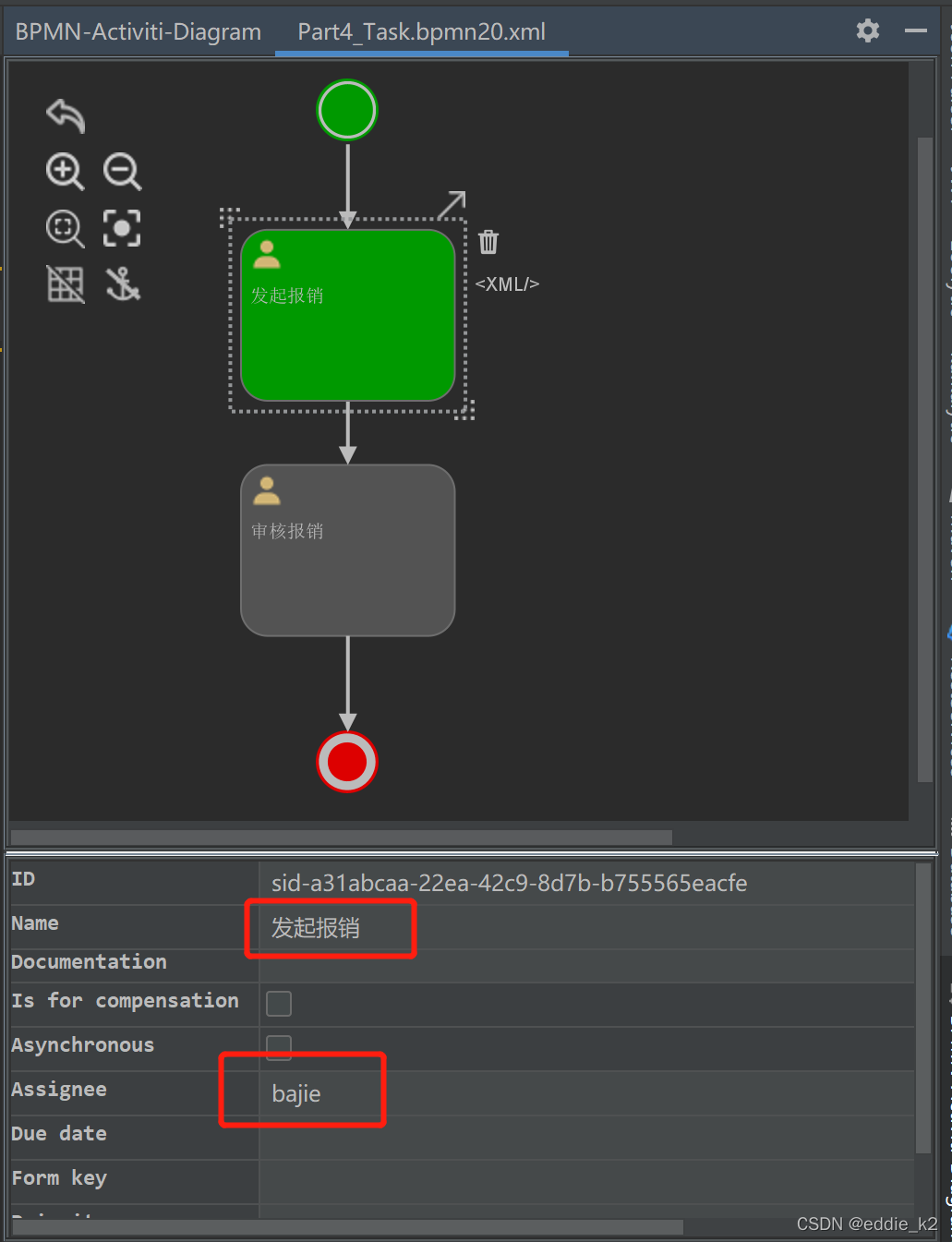

效果图:
在这里插入图片描述----

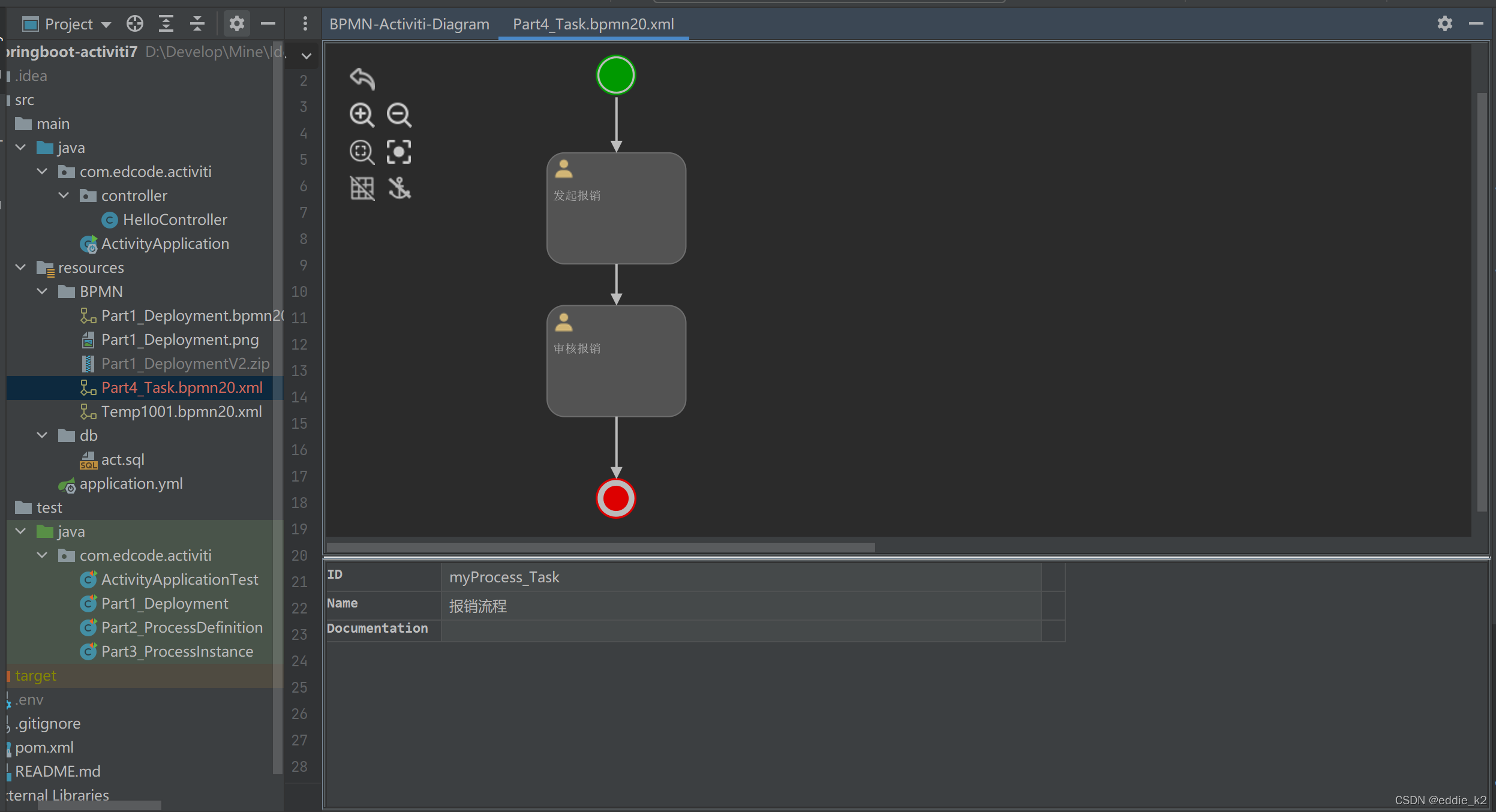

在这里插入图片描述

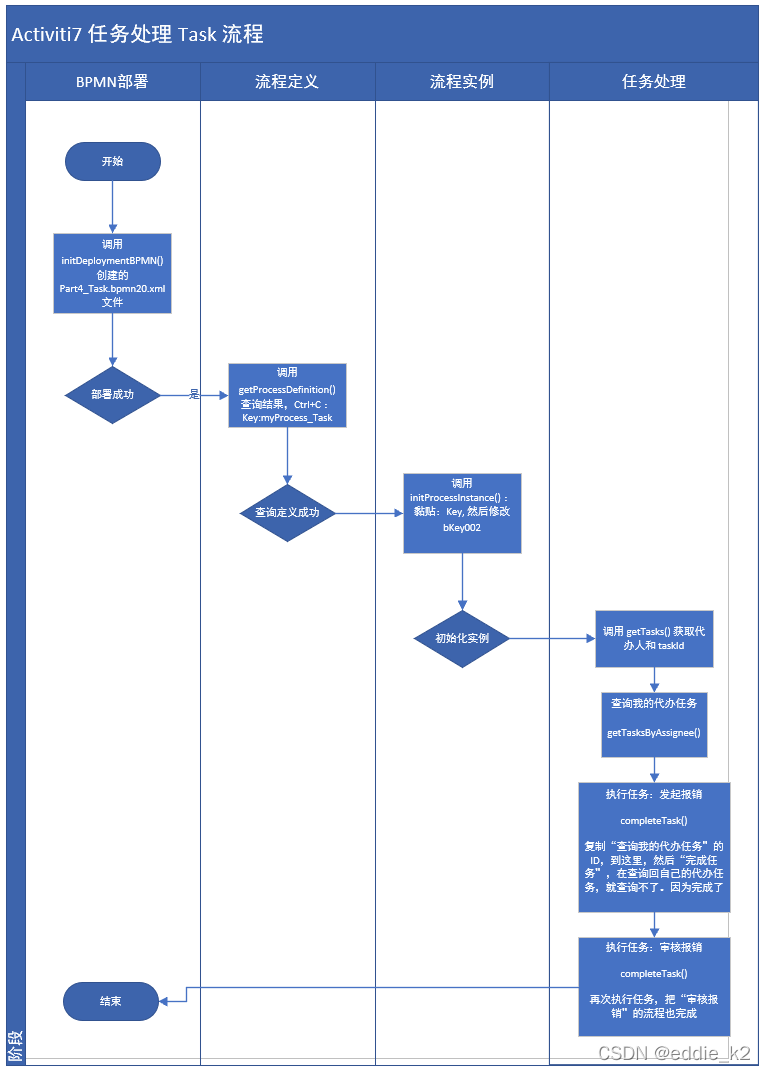

4.7.4 任务处理Task

4.7.4.1 BPMN 图形

在这里插入图片描述

4.7.4.2 流程顺序

在这里插入图片描述

4.7.4.3 按上图抽取单元测试代码 - 执行任务

  • 创建 Part4_Task.bpmn20.xml

com.edcode.activiti.Part1_Deployment#initDeploymentBPMN

/**
 * 通过bpmn部署流程
 */
@Test
public void initDeploymentBPMN() {
    String filename = "BPMN/Part4_Task_claim.bpmn20.xml";
//        String pngname="BPMN/com.edcode.activiti.Part1_Deployment#initDeploymentBPMN";
    Deployment deployment = repositoryService.createDeployment()
            .addClasspathResource(filename)
//                .addClasspathResource(pngname)
            .name("流程部署测试Task")
            .deploy();
    System.out.println(deployment.getName());
}

com.edcode.activiti.Part2_ProcessDefinition#getProcessDefinition

/**
* 查询流程定义
*/
@Test
public void getProcessDefinition() {
   repositoryService.createProcessDefinitionQuery().list().forEach(processDefinition -> {
       System.out.println("Name:" + processDefinition.getName());
       System.out.println("Key:" + processDefinition.getKey());
       System.out.println("ResourceName:" + processDefinition.getResourceName());
       System.out.println("DeploymentId:" + processDefinition.getDeploymentId());
       System.out.println("Version:" + processDefinition.getVersion() + "\n\r");
   });
}

com.edcode.activiti.Part3_ProcessInstance#initProcessInstance

/**
* 获取流程实例列表
*/
@Test
public void initProcessInstance() {
    //1、获取页面表单填报的内容,请假时间,请假事由,String fromData
    //2、fromData 写入业务表,返回业务表主键ID==businessKey
    //3、把业务数据与Activiti7流程数据关联
    ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("myProcess_claim", "bKey003");
    //
    System.out.println("流程实例ID:" + processInstance.getProcessDefinitionId());
}

com.edcode.activiti.Part4_Task#getTasks

/**
 * 任务查询
 */
@Test
public void getTasks() {
    taskService.createTaskQuery().list().forEach(task -> {
        System.out.println("Id:" + task.getId());
        System.out.println("Name:" + task.getName());
        System.out.println("Assignee:" + task.getAssignee());
    });
}

com.edcode.activiti.Part4_Task#getTasksByAssignee

/**
* 查询我的代办任务
*/
@Test
public void getTasksByAssignee() {
   taskService.createTaskQuery()
           .taskAssignee("bajie")
           .list().forEach(task -> {
               System.out.println("Id:" + task.getId());
               System.out.println("Name:" + task.getName());
               System.out.println("Assignee:" + task.getAssignee());
           });
}

com.edcode.activiti.Part4_Task#completeTask

/**
* 执行任务
*/
@Test
public void completeTask() {
   taskService.complete("659387de-7422-11ec-9bf1-5e879ca31830");
   System.out.println("完成任务");
}

4.7.4.4 拾取任务

在这里插入图片描述

  • 拾取任务
    • 创建 Part4_Task_claim.bpmn20.xml
    • 查询流程定义(复制:Key:myProcess_claim)
    • 初始化流程实例(黏贴:Key, 然后修改 bKey003)
    • 任务查询(发现 办理人Assignee 是空的,复制taskId)
    • 拾取任务(输入 taskId: 5a628824-7438-11ec-b645-5e879ca31830 和 userid: bajie)
    • 任务查询(办理人Assignee就是bajie)
/**
 * 拾取任务
 */
@Test
public void claimTask() {
    Task task = taskService.createTaskQuery().taskId("5a628824-7438-11ec-b645-5e879ca31830").singleResult();
    taskService.claim("5a628824-7438-11ec-b645-5e879ca31830", "bajie");
}

4.7.4.5 归还与交办任务

@Test
public void setTaskAssignee() {
    Task task = taskService.createTaskQuery().taskId("5a628824-7438-11ec-b645-5e879ca31830").singleResult();
    taskService.setAssignee("5a628824-7438-11ec-b645-5e879ca31830", "null");//归还候选任务
    taskService.setAssignee("5a628824-7438-11ec-b645-5e879ca31830", "wukong");//交办
}

4.9 历史任务 - HistoryService

4.9.1 查询历史任务

  • 历史综合信息:HistoricTaskInstance
  • 历史变量:HistoricVariablelnstance

4.9.2 根据用户名查询历史记录

@Autowired
private HistoryService historyService;

@Test
public void HistoricTaskInstanceByUser() {
    historyService
            .createHistoricTaskInstanceQuery()
            .orderByHistoricTaskInstanceEndTime()
            .asc()
            .taskAssignee("bajie")
            .list().forEach(historicTaskInstance -> {
                System.out.println("Id:" + historicTaskInstance.getId());
                System.out.println("ProcessInstanceId:" + historicTaskInstance.getProcessInstanceId());
                System.out.println("Name:" + historicTaskInstance.getName());
            });
}

打印:

Id:df0d7ddc-73b9-11ec-8e8a-5e879ca31830
ProcessInstanceId:df08e9f8-73b9-11ec-8e8a-5e879ca31830
Name:null
Id:561b8715-7421-11ec-80e4-5e879ca31830
ProcessInstanceId:56174151-7421-11ec-80e4-5e879ca31830
Name:发起报销

4.9.3 根据流程实例ID查询历史

@Autowired
private HistoryService historyService;

@Test
public void HistoricTaskInstanceByPiID(){
    historyService
            .createHistoricTaskInstanceQuery()
            .orderByHistoricTaskInstanceEndTime()
            .asc()
            .processInstanceId("56174151-7421-11ec-80e4-5e879ca31830")
            .list().forEach(historicTaskInstance -> {
                System.out.println("Id:"+ historicTaskInstance.getId());
                System.out.println("ProcessInstanceId:"+ historicTaskInstance.getProcessInstanceId());
                System.out.println("Name:"+ historicTaskInstance.getName());
            });
}

打印:

Id:561b8715-7421-11ec-80e4-5e879ca31830
ProcessInstanceId:56174151-7421-11ec-80e4-5e879ca31830
Name:发起报销
Id:659387de-7422-11ec-9bf1-5e879ca31830
ProcessInstanceId:56174151-7421-11ec-80e4-5e879ca31830
Name:审核报销

4.10 UEL表达式

  • EL为表达式语言(Expression Language)
  • UEL统一表达式语言(Unified Expression Language)

4.10.1 表达式描述

- 表达式以 "${ " 开始,以 "}" 结束,例如${day > 100}
- 支持逻辑运算 ${userName == "bajie" and pwd == "123" }
- 支持变量与实体类赋值

反复赋值,会覆盖原来值

4.10.2 对应Activiti数据表

  • act_ru_variable 运行时参数表
  • act_hi_varinst 历史参数表

4.10.3 UEL 表达式的保留字和运算符

andeqgt
instanceofdivor
lefalseempty
notLtge
运算符功能示例结果
+${1+1}2
-${1-1}0
*${1*1}4
/ 或div2/1 或 { 2 div 1}2
/ 或div2/0 或 { 2 div 0}Infinity
% 或 mod求余{ 3 % 2 } 或 {3 mod 2}1
% 或 mod求余{ 3 % 0 } 或 {3 mod 0}异常:java.lang.ArithmeticException:/by zero

4.10.4 使用变量指定执行人,去执行任务

4.10.4.1 创建与部署 BPMN

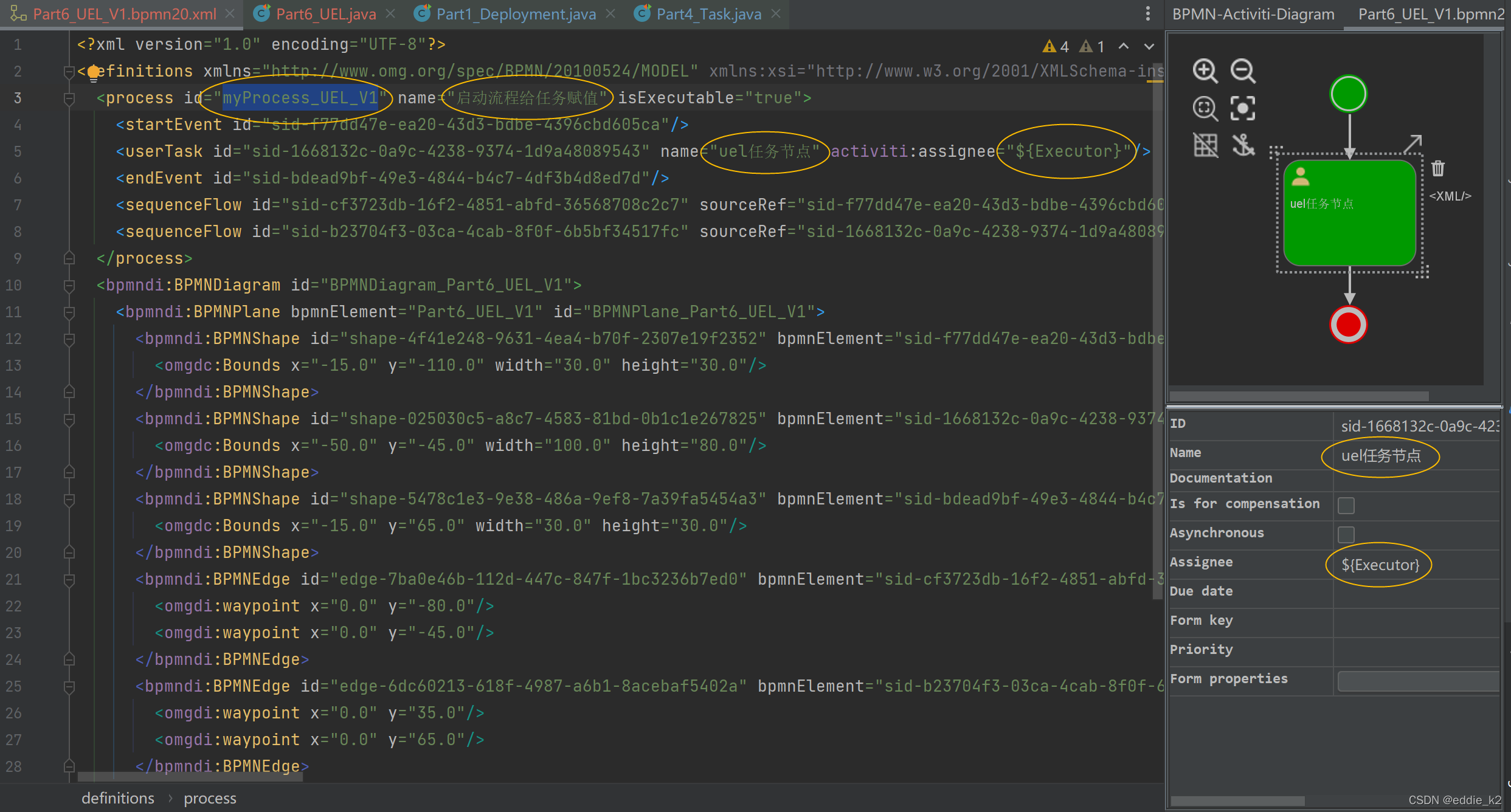

留意画黄色圈圈的位置,命名:Part6_UEL_V1.bpmn20.xml

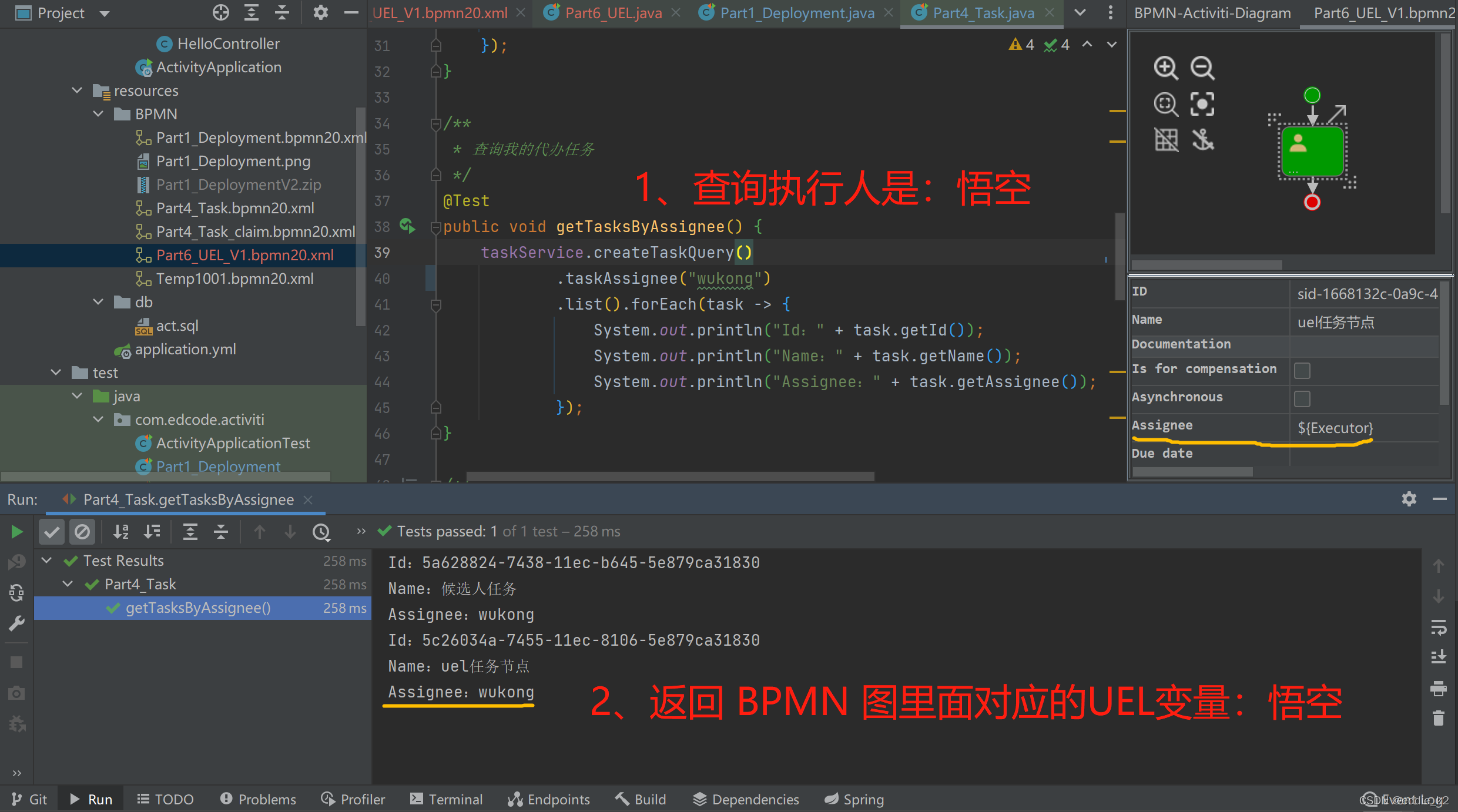

在这里插入图片描述
com.edcode.activiti.Part1_Deployment#initDeploymentBPMN

/**
* 通过bpmn部署流程
*/
@Test
public void initDeploymentBPMN() {
   String filename = "BPMN/Part6_UEL_V1.bpmn20.xml";
//        String pngname="BPMN/Part1_Deployment.png";
   Deployment deployment = repositoryService.createDeployment()
           .addClasspathResource(filename)
//                .addClasspathResource(pngname)
           .name("流程部署测试UEL_V1")
           .deploy();
   System.out.println(deployment.getName());
}

4.10.4.2 初始化流程实例

com.edcode.activiti.Part6_UEL#initProcessInstanceWithArgs

@Test
public void initProcessInstanceWithArgs() {
    //流程变量
    Map<String, Object> variables = new HashMap<String, Object>();
    variables.put("Executor", "wukong");
    //variables.put("Executor2", "aaa");
    //variables.put("Executor3", "wukbbbong");
    ProcessInstance processInstance = runtimeService
            .startProcessInstanceByKey(
                    "myProcess_UEL_V1"
                    , "bKey002"
                    , variables);
    System.out.println("流程实例ID:" + processInstance.getProcessDefinitionId());
}

启动流程实例带参数,执行执行人

在这里插入图片描述

4.10.5 根据变量条件去指定执行人

4.10.5.1 BPMN 流程图

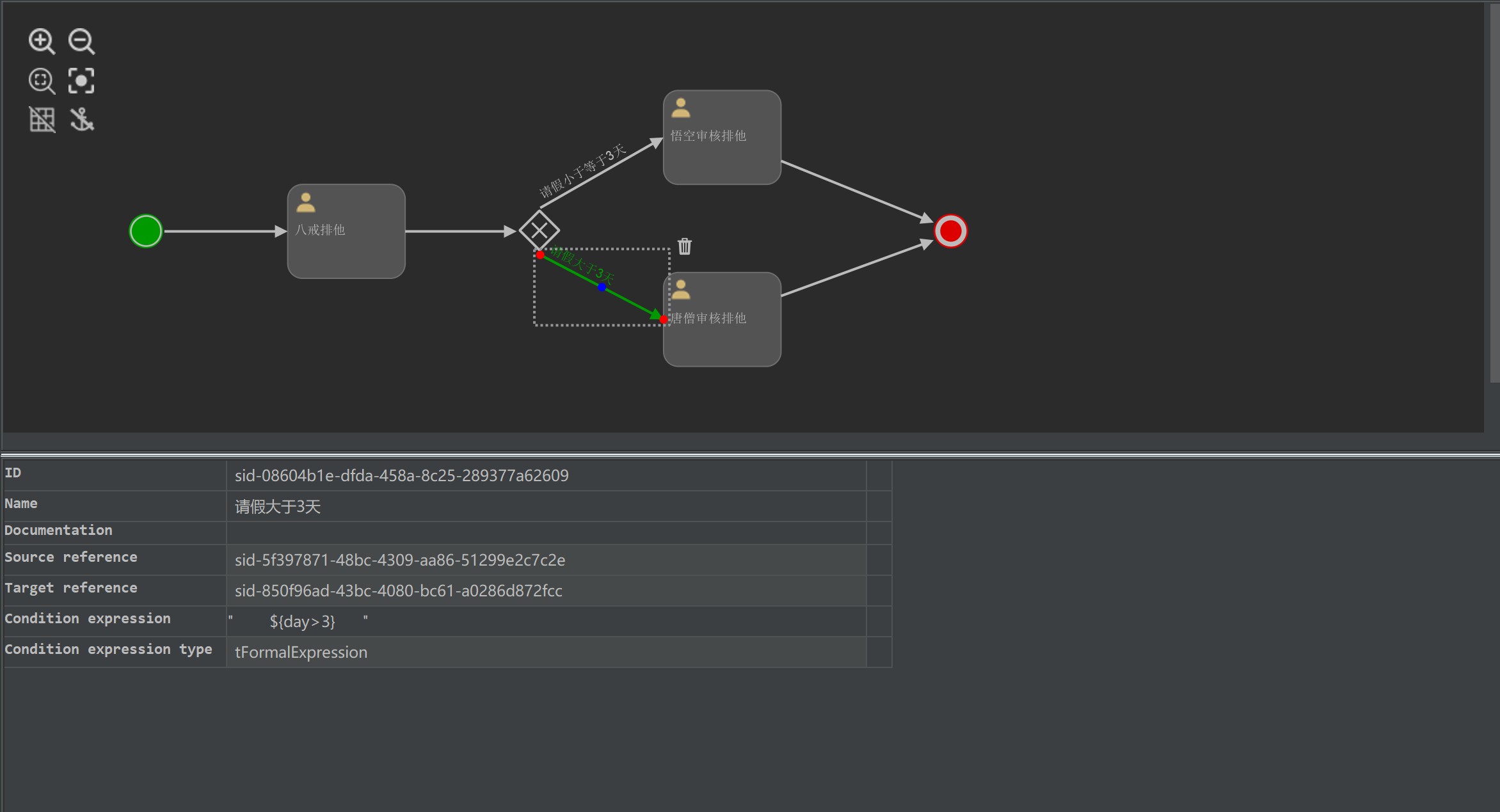

在这里插入图片描述
需要注意地方,线条位置使用的条件表达式,如果默认的 > 会报错的,推荐使用: 写法,类似 Mybatis

在这里插入图片描述

4.10.5.2 启动单元测试流程

  • 创建 BPMN 图
  • 通过bpmn部署流程 # com.edcode.activiti.Part1_Deployment#initDeploymentBPMN
  • 初始化流程实例 # com.edcode.activiti.Part3_ProcessInstance#initProcessInstance
  • 查询我的代办任务,查询 wukong 和 tangseng 有没有代办任务(复制 taskId) # com.edcode.activiti.Part4_Task#getTasksByAssignee

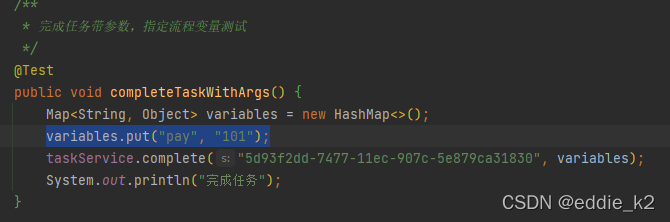

  • 完成任务带参数,指定流程变量测试 (黏贴 taskId) # com.edcode.activiti.Part6_UEL#completeTaskWithArgs

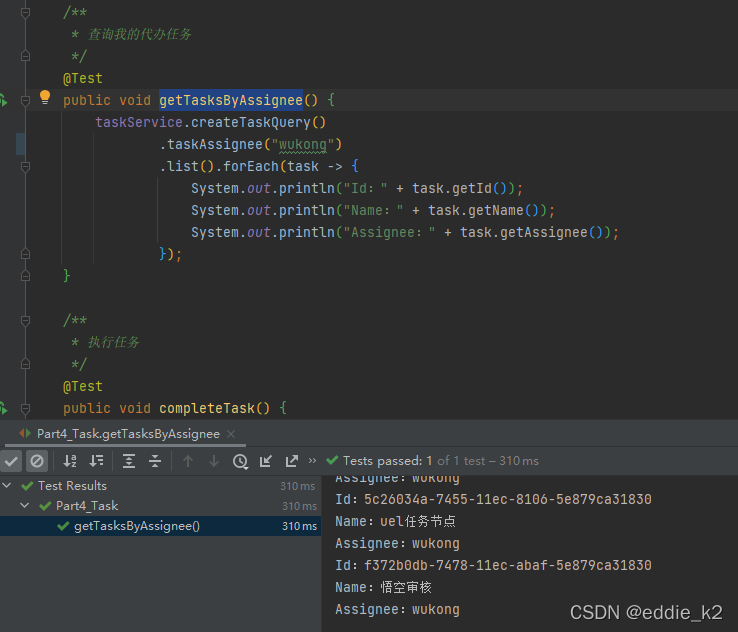

在这里插入图片描述
pay 条件是 101 所以会指向 wukong 来审核

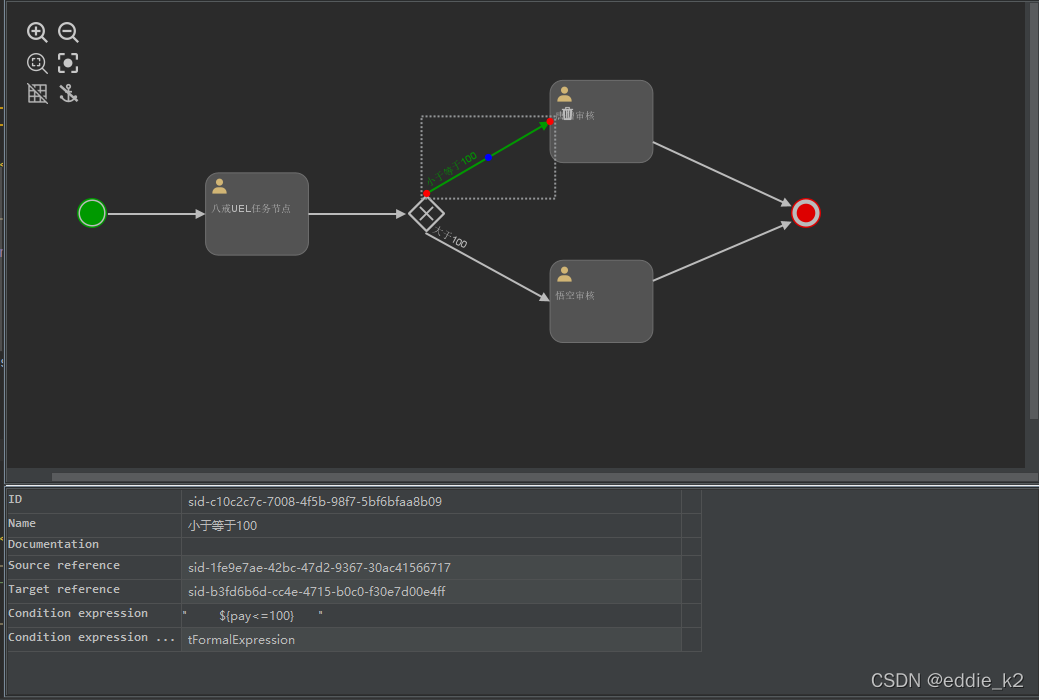

在这里插入图片描述

4.10.6 启动流程实例带参数,使用实体类

4.10.6.1 创建与部署 BPMN

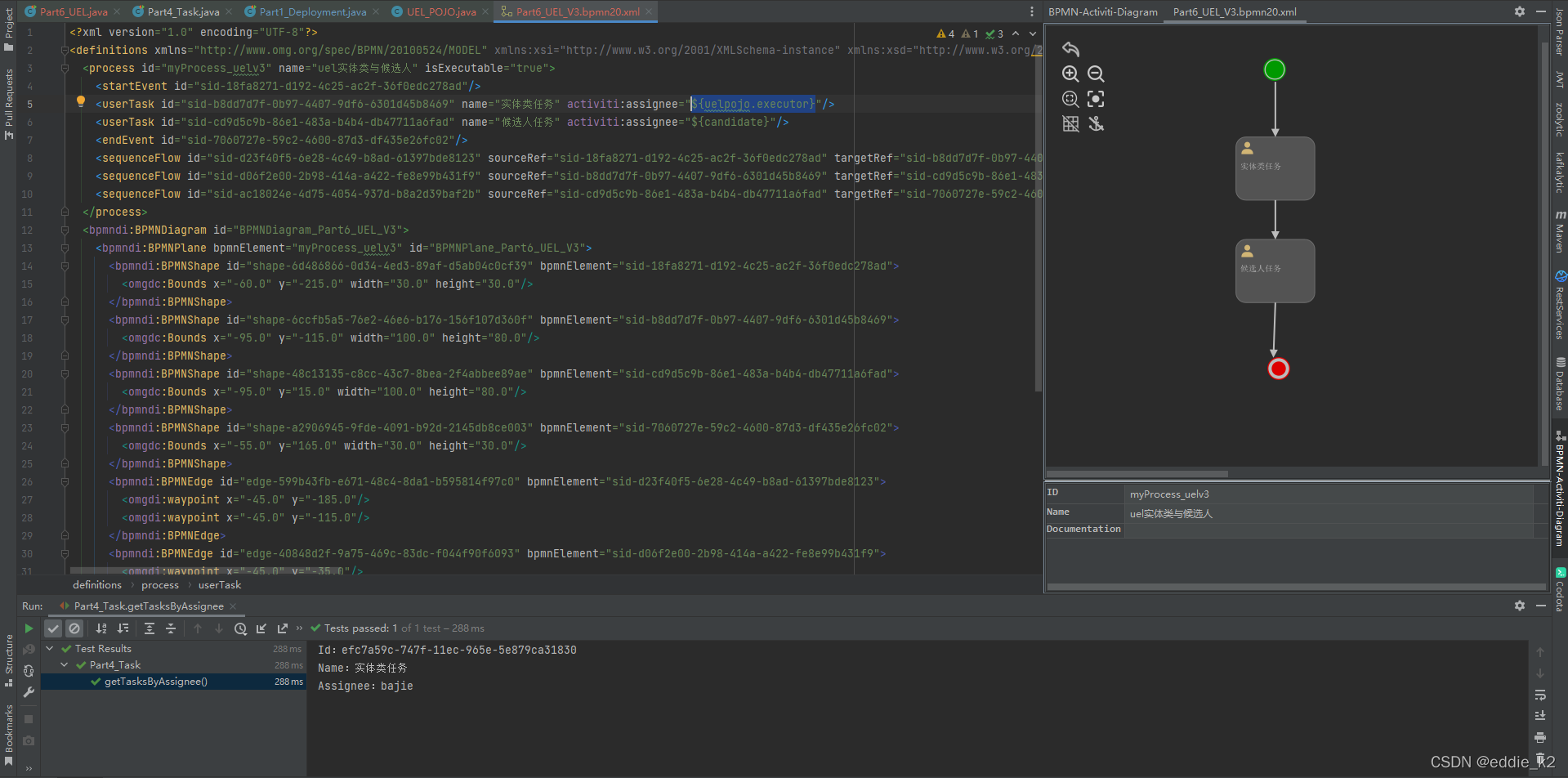

在这里插入图片描述

$ 与 "$ 建议都是小写,不然会报错

4.10.6.2 创建一个实体类

@Data
@Builder
@AllArgsConstructor
@NoArgsConstructor
public class UEL_POJO implements Serializable {

    private static final long serialVersionUID = 3288959023641785980L;

    /**
     * 执行人
     */
    private String executor;

    /**
     * 支付
     */
    private String pay;

}

必需序列化

4.10.6.3 使用实体类入参,在流程实例化

@Test
public void initProcessInstanceWithClassArgs() {

    UEL_POJO uel_pojo = UEL_POJO.builder()
            .executor("bajie")
            .build();

    //流程变量
    Map<String, Object> variables = new HashMap<>();
    variables.put("uelpojo", uel_pojo);

    ProcessInstance processInstance = runtimeService
            .startProcessInstanceByKey(
                    "myProcess_uelv3"
                    , "bKey002"
                    , variables);
    System.out.println("流程实例ID:" + processInstance.getProcessDefinitionId());

}

4.10.6.4 查询我的代办任务

@Test
public void getTasksByAssignee() {
   taskService.createTaskQuery()
           .taskAssignee("bajie")
           .list().forEach(task -> {
               System.out.println("Id:" + task.getId());
               System.out.println("Name:" + task.getName());
               System.out.println("Assignee:" + task.getAssignee());
           });
}
Id:efc7a59c-747f-11ec-965e-5e879ca31830
Name:实体类任务
Assignee:bajie

4.10.7 任务完成环节带参数,指定多个候选人 (实际开发中使用最多一种)

4.10.7.1 指定多个候选人,逗号分隔

@Test
public void initProcessInstanceWithCandiDateArgs() {
    Map<String, Object> variables = new HashMap<>();
    variables.put("candidate", "wukong,tangseng");
    taskService.complete("efc7a59c-747f-11ec-965e-5e879ca31830", variables);
    System.out.println("完成任务");
}

candidate 是在 Part6_UEL_V3.bpmn20.xml 中定义的, 这里含义是:八戒完成任务后,指定候选人为 wukong与tangseng

4.10.7.2 任务查询

com.edcode.activiti.Part4_Task#getTasks

打印的日志

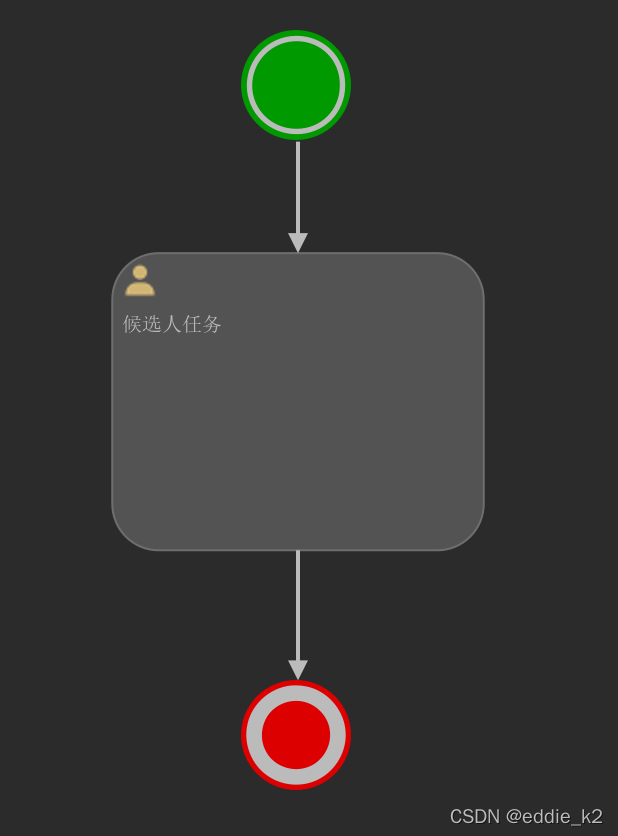

Id:9482408e-7481-11ec-8dd0-5e879ca31830
Name:候选人任务
Assignee:wukong,tangseng

如果 Assignee:null 情况下:就需要调用 【拾取任务 - com/edcode/activiti/Part4_Task.java:61】方式

4.13 流程网关-并行(模拟基础审核流程)

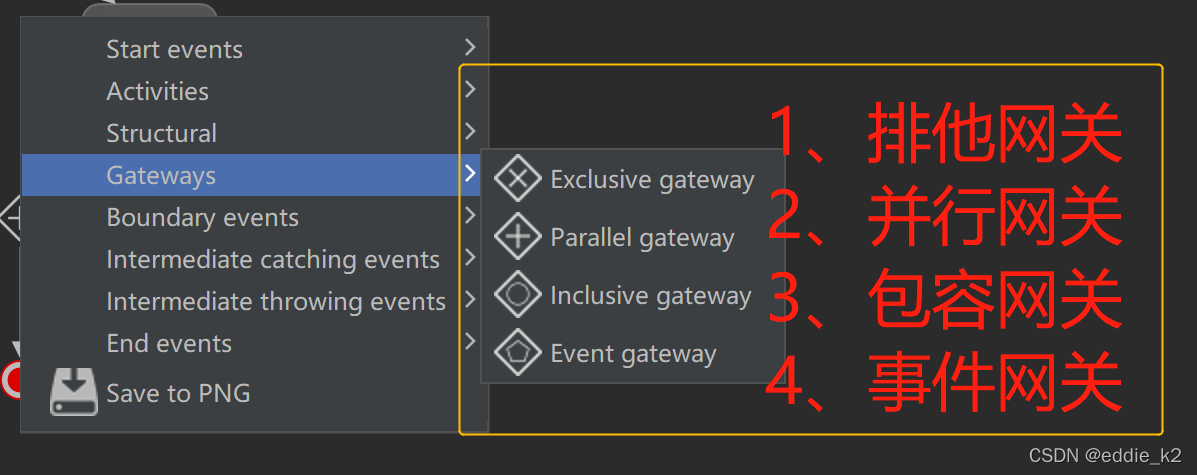

4.13.1 流程网关图标

在这里插入图片描述- 上面章节已经简单描述“排他网关”

4.13.2 网关简述

  并行网关:其实是就是把任务拆分成多路,并把多路任务合并成一路。比较常用,多用于重要的审批环节,需要多人审核的场景。
  排他网关:流程达到排他网关时,按照顺序以及计算条件进行处理,当计算条件返回 true 时,进行下一个环节,没有满足的条件,则抛出异常。如果存在多个条件都满足, 比如:请假 100 天,那么流程既大于3 天,又大于 10天的话,排他网关会根据 BPMN 顺序考前的条件进行执行,也就是说,排他网关只会执行一个条件。
  包容网关 可以理解为可以条件条件的并行网关,而并行网关是不能添加条件的,连几根线就需要几个审批流程,而包容网关可以在每条线路上设置条件,并且可以执行多条线路。
  事件网关:只能连接到事件,并且连接的事件必需大于等于 2 个。

4.13.3 网关比较

  • 包容网关与并行网关比较,是可以设置条件的。
  • 包容网关与排他网关比较
    • 排他网关只能有一个结束环境被启动
    • 包容网关可以有多个环节被启动

4.13.4 并行网关

设计流程图

八戒需要请假,要得到悟空同唐僧审批通过,才能请假

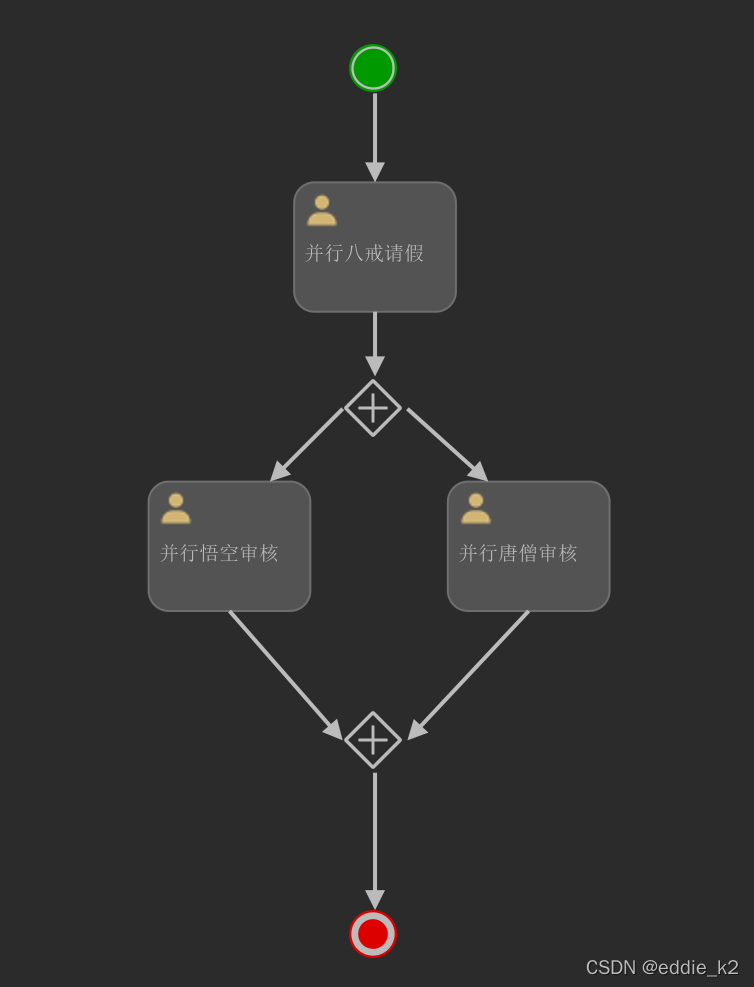

在这里插入图片描述

4.13.5 部署与创建实例化

  • BPMN 部署
  • 创建流程实例
  • 八戒部分
    • 查询我的代办任务 - 【相当于八戒写好请假条】
    • 通过查询 taskId 来完成当前任务 - 【相当于八戒递交请假条】
  • 唐曾部分
    • 查询我的代办任务 - 【相当于八戒的组长】
  • 悟空部分
    • 查询我的代办任务 - 【相当于八戒的主管】

4.13.6 数据库变化

数据库表对照表

ACT_RU_EXECUTION (运行时执行实例表)

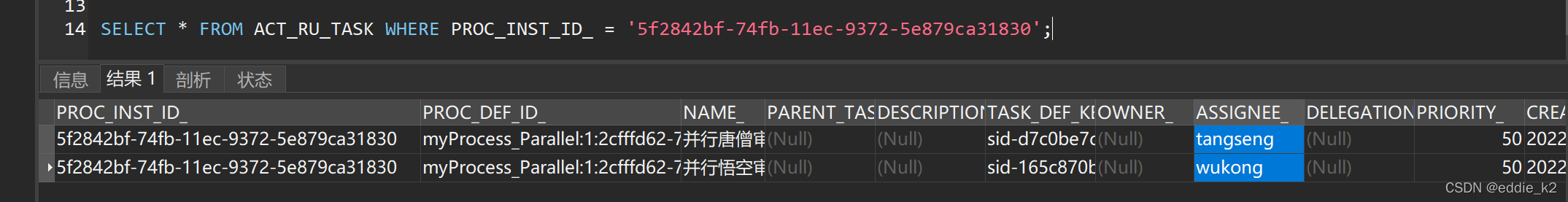

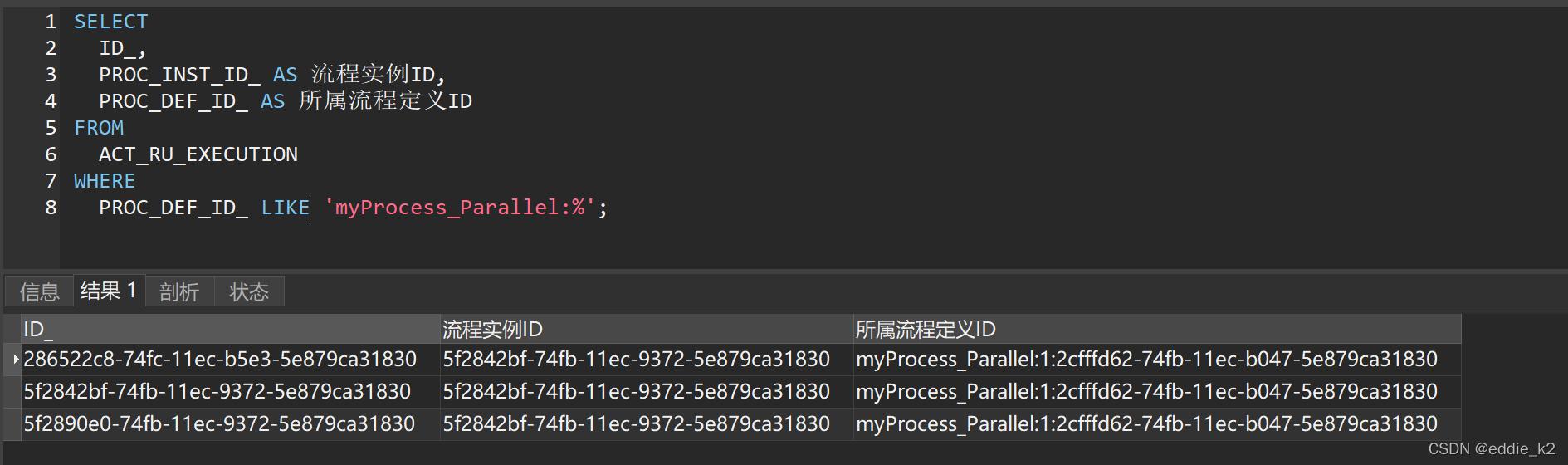

在这里插入图片描述

数据3:并行分支数2、流程实例*1

ACT_HI_PROCINST(历史流程实例表)

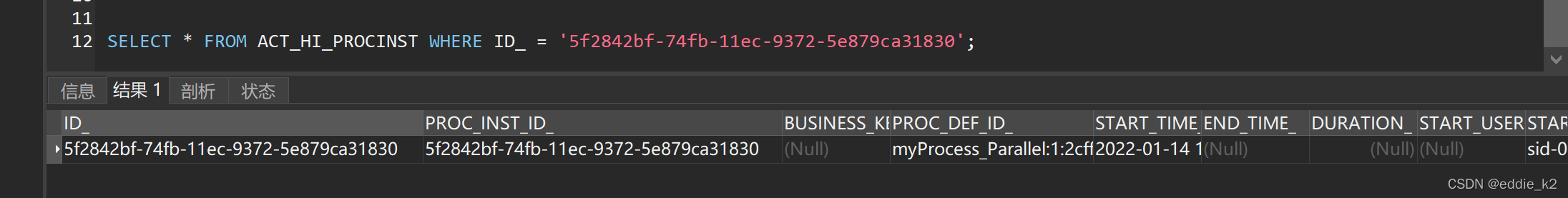

在这里插入图片描述

数据*1 历史数据

ACT_RU_TASK(运行时任务表)
在这里插入图片描述

数据*2 并行分支数

4.14 流程网关-排他(模拟多人审批的请假流程)

4.14.1 设计流程图

八戒需要请假 101 天
在这里插入图片描述

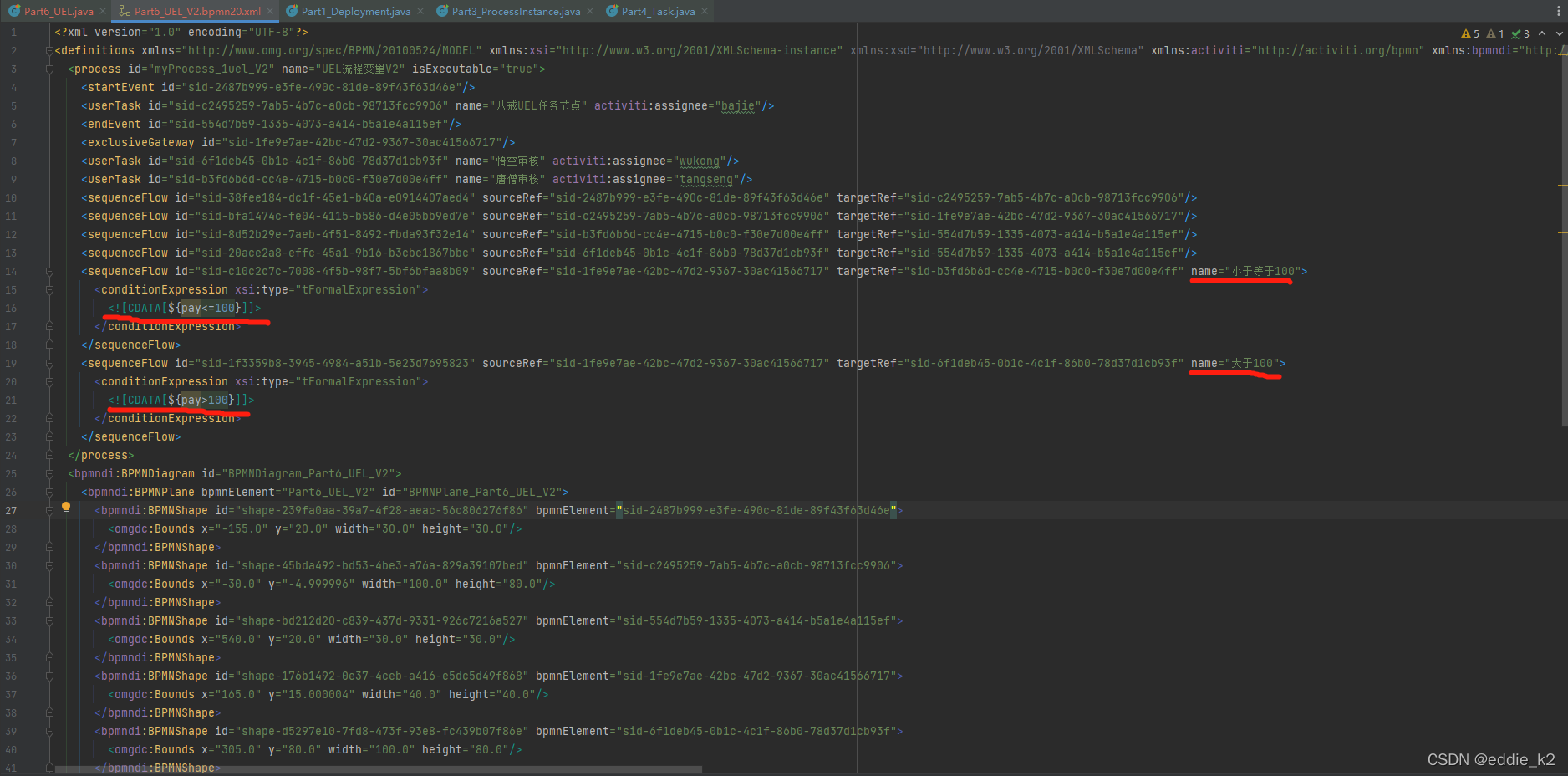

注意:在 UI 输入条件,大于号、小于号在转换成 xml 的输入报错:

<sequenceFlow id="sid-47545a1e-7496-46c3-90c2-11aa07137fbd" sourceRef="sid-5f397871-48bc-4309-aa86-51299e2c7c2e" targetRef="sid-f7d0a470-2d1e-464e-a874-5346788056f5" name="请假小于等于3天">
  <documentation/>
  <conditionExpression xsi:type="tFormalExpression">${day&lt;=3}</conditionExpression>
</sequenceFlow>

需要修改成:

<sequenceFlow id="sid-47545a1e-7496-46c3-90c2-11aa07137fbd" sourceRef="sid-5f397871-48bc-4309-aa86-51299e2c7c2e" targetRef="sid-f7d0a470-2d1e-464e-a874-5346788056f5" name="请假小于等于3天">
  <documentation/>
  <conditionExpression xsi:type="tFormalExpression">
      <![CDATA[${day<=3}]]>
  </conditionExpression>
</sequenceFlow>

4.14.2 部署与创建实例化

  • BPMN 部署
  • 创建流程实例
  • 八戒部分
    • 查询我的代办任务 - 【相当于八戒写好请假条】
    • 通过查询 taskId 来完成当前任务 - 【相当于八戒递交请假条,需要请假 101天
  • 悟空部分
    • 直接跳过了,少于等于 3 天才找悟空
  • 唐僧部分
    • 大于 3 天,就会到唐僧这里,所以 唐僧会查询到代办任务

4.15 流程网关-包容(升级版的并行网关)

4.15.1 设计流程图

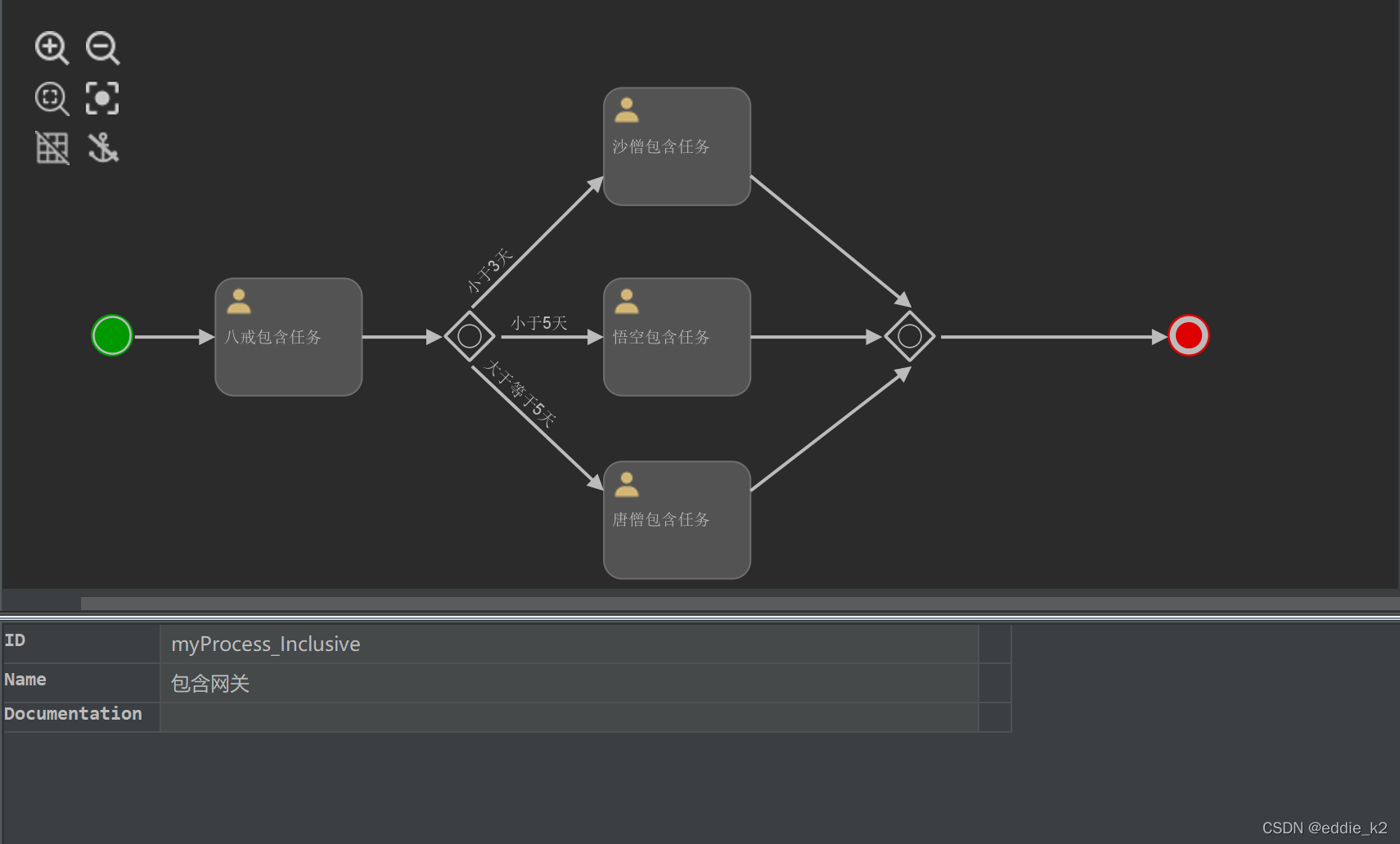

八戒要请假 1 天,按流程图,需要经过沙僧和悟空审批。

在这里插入图片描述

4.15.2 部署与创建实例化

  • BPMN 部署
  • 创建流程实例
  • 八戒部分
    • 查询我的代办任务 - 【相当于八戒写好请假条】
    • 通过查询 taskId 来完成当前任务 - 【相当于八戒递交请假条,需要请假 1 天
  • 沙僧与悟空部分
    • 因为 条件少于 5 天,所以他们都需要审批,然而审批通过了,流程结束
  • 唐僧部分
    • 直接跳过,不满足条件
